| 是否进口：否 | 加工定制：否 | 类型：无损探伤仪 |
| 品牌：YD | 型号：DPR500 | 测量范围：* |
| 分辨率：* | 尺寸：宽216x高89x深305mmmm | 重量：6.8Kgkg |

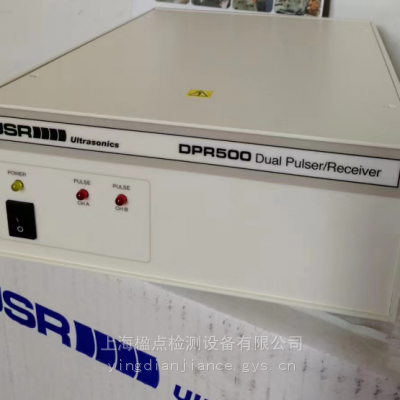

DPR500-脉冲发射接收器 Pulser/Receiver
DPR500超声波高压脉冲发射接收器是***将两套完整脉冲发射接收装置整合为一体的双通道模块化仪器，接收模块的有效带宽有三种规格： 50 MH、300 MHz、500 MHz。同时DPR500也可以选择单通道模式。
DPR500的功能包括可调阻尼，增益，脉冲幅度，脉冲能量，脉冲重复率，高通滤波器，低通滤波器，反射或通过模式选择（基于脉冲发生器选择），和脉冲发生器的触发源。
快速响应的接收器和脉冲发生器电路完全屏蔽电磁噪声和干扰，确保高信噪比。
DPR500包括一个基于Windows的软件控制程序。 可存储和检索***数量的仪器设置。Windows 98/95 和 NT .dll’s， 和 LabVIEW .vi 的驱动程序，可以用于开发定制软件。
DPR500利用远程脉冲发生器，这种方法可以使脉冲发生器更接近探头。通过缩短脉冲发射器和探头之间电缆的长度，可以使各种干扰达到最小化。多种可互换的远程脉冲发生器，可以适应不同频率和能量需求的探头。
应用领域包括声学显微镜，薄料或涂层厚度计，计算机控制的影像和测量系统，材料分析与表征，和探头评估。
DPR500-脉冲发射接收器、超声回波分析仪-Pulser/Receiver
DPR500是一台单双通道可选的计算机控制超声脉冲发射接收器，具有两个独立的通道，用户可以选择单通道也可以选择双通道，可以选择两个通道不同的带宽进行组合。DPR500采用远程脉冲前置放大结构，可大大减少探头和发射器之间因电缆长度而产生的损耗。广泛应用于超声显微镜、超声探伤、超声测厚、探头特性测量、材料特性测量等诸多领域。
产品概述和特点
◇ 两个独立的通道，可任意可选购单通道或双通道；
◇ 50MHz、300MHz、500MHz带宽可选，各通道任意组合；
◇ 远程脉冲发射器；
◇ 72/80dB增益低噪音接收器；
◇ 脉冲回波模式（Pulse-Echo）、穿透模式(Through Transmission)；
◇ 可通过计算机自行开发相关应用。
DPR500系列
DPR500-L01-XXX 50 MHz Empty
DPR500-L01-L01 50 MHz 50 MHz
DPR500-L01-H01 50 MHz 500 MHz
DPR500-L01-H02 50 MHz 300MHz
DPR500-H01-XXX 500 MHz Empty
DPR500-H01-H01 500 MHz 500 MHz
DPR500-H01-H02 500MHz 300 MHz
DPR500-H02-XXX 300 MHz Empty
DPR500-H02-L01 300MHz 50 MHz
DPR500-H02-H02 300 MHz 300 MHz
技术参数
脉冲发射器Pulser
型号Model | RP-L2 | RP-H2 | RP-H4 | RP-U2 | RP-U4 | RP-U5 |
脉冲类型 Pulse Type | 负尖峰脉冲 | |||||
脉冲幅度 Pulse Amplitude | -155V | -185V | -170V | -230V | -220V | -40V |
脉冲能量 Pulse Energy | 316.2?J | 11.7?J | 10.6?J | 8.0?J | 8.0?J | 2.5?J |
脉冲重复频率 Repetition Rate | 5KHz | 20KHz | 50KHz | 20KHz | 50KHz | 50KHz |
阻尼 Damping
| 34、44、104、330Ω | 25、33、50、100Ω | 17、21、50、100Ω | |||
触发频率Trigger Source | 90MHz | 260MHz | 295MHz | 375MHz |
接收器Receiver
型号Model | DPR500-L01 | DPR500-H02 | DPR500-H01 |
增益Gain | -13 to 66dB,1dB步长 | -22 to 50dB,1dB步长 | |
带宽Bandwidth | 1KHz-50MHz | 5MHz-300MHz | 5MHz-500MHz |
相位Phase | 0度（noninverting非反向） | ||
噪声Noise (参考输入) | 80 ?Vp-p @ 50 MHz BW,60dB | 101 ?Vp-p @ 300 MHz BW,50dB | 112 ?Vp-p @ 500 MHz BW,50dB |
输入输出阻抗 I/O Impedance | 50Ω | ||
高通滤波 HighPass Filter | 1.0、2.5、5.0、7.5、12.5MHz | 5.0、30MHz | |
低通滤波 Low Pass Filter | 3、7.5、10、15、22.5MHz | 150MHz | 300MHz |
输出信号 | 5.2dBm | 5.5dBm |
| DPR500 | DPR500-L01-XXX | 50 MHz | Empty |
| DPR500-L01-L01 | 50 MHz | 50 MHz | |
| DPR500-L01-H01 | 50 MHz | 500 MHz | |
| DPR500-L01-H02 | 50 MHz | 300MHz | |
| DPR500-H01-XXX | 500 MHz | Empty | |
| DPR500-H01-H01 | 500 MHz | 500 MHz | |
| DPR500-H01-H02 | 500 MHz | 300MHz | |
| DPR500-H02-XXX | 300 MHz | Empty | |
| DPR500-H02-L01 | 300 MHz | 50 MHz | |
| DPR500-H02-H02 | 300 MHz | 300 MHz | |
| DPR500-H04-XXX | 300 MHz | Empty | |
| DPR500-H04-H04 | 300 MHz | 300 MHz | |
| DPR500-H04-L01 | 300 MHz | 50 MHz |
主机参数
输入电源AC Input | 100-240VAC，50-60Hz，40W |
操作温度Operation Temp. | 0-50℃ |
主机尺寸Dimension | 宽216x高89x深305mm |
主机重量Weight | 6.8Kg |
计算机接口PC Interface | RS-232,RJ45 8-conductor cable |
软件Software | 带控制软件，且用户可开发 |
DPR500共12种型号可供选择：
通道 A | 通道 B |
50 MHz | 无 |
50 MHz | 50 MHz |
50 MHz | 300 MHz |
50 MHz | 500 MHz |
300 MHz | 无 |
300 MHz | 50 MHz |
300 MHz | 300 MHz |
300 MHz | 500 MHz |
500 MHz | 无 |
500 MHz | 50 MHz |
500 MHz | 300 MHz |
500 MHz | 500 MHz |
兼容远程脉冲发射控制器：
50 MHz | 300 MHz | 500 MHz | |
RP-L2 | x | x | x |
RP-H2 | x | x | |
RP-U2 | x | x |
性能：
● 带有两个独立的接收器的双通道仪器结构或者单通道仪器
* 接收器带宽选择可达到500MHz
* 电脑控制所有的发射器/接收器函数
* 使用可远程控制的发射器
当探头距离接收器很远时，或使用中心频率大于50MHz的探头时，使脉冲发生器和探头间电缆长度最小化具有重大意义，在这种情况下，远程脉冲发生器和前置放大器表现出优异性能，并且大幅扩展系统的适应性。我们的所有高频仪器均提供了远程脉冲发生器。
更好的性能
由于脉冲发生器和探头之间的电缆距离短，可以降低电缆回声并且最小化信号损失，也可以减少噪声拾取机会和干扰信号的叠加，从而提***声系统的性能，提供低失真低噪声低干扰高强度的纯净信号。
更广的适应性
由于远程脉冲发生器具有可交换性，从而可以实现单一接收器完成大量不同任务，只需通过更换脉冲发生器即可。使用远程脉冲发生器也利于选择最适合探头的脉冲发生器。因为脉冲发生器距离探头近，探头可以放置于仪器较远的位置，并且不影响系统性能，这一点对扫描系统和低信号级别的系统尤为重要。
选择适当的脉冲发生器
根据你所用到的探头型号可以轻松选择到合适的远程脉冲发生器。
定制脉冲发生器
可根据客户的不同需求定制各种脉冲发生器。
性能：
DPR500用远程脉冲发生器
型号 | 衰减时间 | 脉冲宽度 | 脉冲振幅 | 脉波重复频率范围 | 脉冲能量范围 | 推荐探头频率 |
RP-U1 | <1.1 ns | <1.4 ns | -230V | 0-20 kHz | 3-8 μjoules | >100 MHz |
RP-H1 | <2.6 ns | <6.5 ns | -185V | 0-20 kHz (低能量) 0-10 kHz (高能量) | 3-12 μjoules | 40-165 MHz |
RP-L1 | <8.0 ns | <125 ns | -155V | 0-5 kHz | 3-316 μjoules | 1-65 MHz |
