| 是否进口：否 | 加工定制：否 | 类型：便携式探伤仪 |
| 品牌：汕超 | 型号：CTS-610U | 测量范围：0.0～10000mm（钢纵波） |
| 分辨率：* | 尺寸：251.5mm×171mm×62.5mmmm | 重量：1.7kgkg |

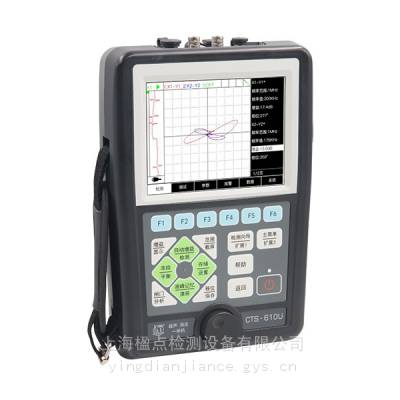

超声电子CTS-610U型超声 涡流一体机
CTS-610U型超声涡流一体机是采用***的超声技术、涡流技术、数字电子技术和微机技术设计而成的超声涡流一体检测设备，可对工件分别进行超声、涡流两种无损检测手段的组合探伤，实现工件内、外部缺陷的全面互补检测。
产品介绍
CTS-610U型超声涡流一体机是采用***的超声技术、涡流技术、数字电子技术和微机技术设计而成的超声涡流一体检测设备，可对工件分别进行超声、涡流两种无损检测手段的组合探伤，实现工件内、外部缺陷的全面互补检测。
CTS-610U型超声涡流一体机配备高分辨率彩色液晶显示器，完全胜任在室外环境下工作。仪器采用智能低功耗电源管理模式，同时内置高性能锂电池，可连续长时间工作约5小时，主机重量仅约1.7kg，尤其适合于***、石化、压力容器、电力、铁路交通等行业的现场检测中使用。
功能特点
采用***的超声技术、涡流技术、数字电子技术和微机技术设计。
可对工件分别进行超声、涡流两种无损检测手段的组合探伤，实现工件内、外部缺陷的全面互补检测。
配备高分辨率彩色液晶显示器，完全胜任在室外环境下工作。
采用智能低功耗电源管理模式，同时内置高性能锂电池，可连续长时间工作约5小时。
主机重量仅约1.7kg，尤其适合于***、石化、压力容器、电力、铁路交通等行业的现场检测中使用。
性能指标
| 物理参数 | |
| 高亮显示屏 | 5.7"高亮彩色TFT屏（分辨率：640×480像素） |
| 探头接口 | Q9常规超声探头接口 2个；LEMO涡流探头接口 1个 |
| 其他接口 | 编码器接口；mini HDMI接口；USB接口 |
| 存储器 | 存储器 |
| 重量 | 1.7kg |
| 体积 | 251.5mm×171mm×62.5mm（高×宽×厚） |
| 性能参数——超声模式 | |
| 显衰减器误差 | 每12dB±1dB |
| 等效输入噪声 | ＜80×10-9V／ HT |
| 脉冲类型 | 负方波；发射电压-50～-250V可调，步进50V |
| 工作方式 | 单、双 |
| 阻尼 | 400Ω，80Ω |
| 工作频率 | 0.5～20MHz |
| 增益 | 0.0～110.0dB，步进0.1、1.0、2.0、6.0dB |
| 声速范围 | 1000～10000m/s 连续可调 内置30个常用材料声速值 |
| 检测范围 | 0.0～10000mm（钢纵波）连续可调，最小步进0.1mm |
| 检波方式 | 正向、负向、全波、射频（RF） |
| 闸门及报警器 | 两路闸门，可选：进波报警、失波报警、DAC曲线报警，报警信号为声光报警；测量方式：峰值、前沿； |
| 显示屏 | 5.7’TFT彩色液晶显示屏，分辨率640×480 |
| 脉冲移位 | -7.5～3000us |
| 探头零值 | 0～999.9us |
| 脉冲重复频率 | 25～800Hz 自动调节方式 |
| 垂直线性误差 | ≤3% |
| 水平线性误差 | ≤0.3% |
| 灵敏度余量 | ≥60dB（200Φ2平底孔，2.5P20） |
| 分辨率 | ≥36dB（5P14） |
| 动态范围 | ≥32dB |
| 探抑制 | （0～90）%不影响线性与增益 |
| 电噪电平 | ≤10% |
| 超声标准 | 兼容EN12668-1标准；符合JB/T 10061-1999标准；符合 TSG21-2016标准 |
| 性能参数——涡流模式 | |
| 检测通道 | 1个 |
| 检测频率 | 2个 |
| 驱动电压 | 八档可调 |
| 手动相位 | 0～359°（步进1°） |
| 增益 | 10～90dB（步进0.1dB） |
| 采样频率 | 40MHz/12bit |
| 滤波方式 | 数字滤波 |
| 报警方式 | 幅度和相位报警（报警域共9个，阻抗图1：A、B、C，阻抗图2：D、E、F，阻抗图3：G、H、I） |
| 探头类型 | 桥式、D_P |
| 显示模式 | 阻抗平面显示，时基显示 |
| 平衡方式 | 数字平衡 |
| 显示屏 | 5.7"分辨率640×480彩色TFT屏，图形更为精细 |
| 存储功能 | 存储/回放/分析整个检测过程的信号波形 |
| 分析功能 | 分析整个检测过程的信号波形；自动测量相位和幅度；对阻抗图1和阻抗图2通道波形进行混频。 |
