| 是否进口：否 | 加工定制：否 | 品牌：大华 |
| 型号：DH2766A-1 | 测量范围：* | 测量精度：* |
| 产品用途：* |
DH2766A-1直流电子负载电压150V电流1***
DH2766可编程直流电子负载DH2766A-1 DH2766B-1 DH2766C-1 DH2766A-2 DH2766B-2 DH2766C-2 DH2766A-3 DH2766B-3 DH2766C-3
DH2766 系列电子负载
DH2766 系列电子负载是一款高精度、高可 靠性、可编程直流电子负载，采用标准 2U 半 机 架 设 计， 可 上 架 使 用。 该 系 列 负 载 具 备 150W/300W/600W 三 种 功 率 等 级， 和 150V/600V/1200V 三种电压等级；具有定电 压、定电流、定电阻和定功率四种工作模式； 设有过压保护、过流保护、过热保护、加载 / 去载、程控设置、程控回读等功能，为用户的 使用安全提供保障。此外，该负载配备了 LAN 和 USB 两种通信接口，便于进行远程控制。 DH2766 系列可编程直流电子负载是一款兼具 测量和仿真于一体的高速化、***化、智能化、 数字化、高精度、高可靠性、可编程的综合性 测试仪器。
产品特点
_ 单台可提供输入电压 1200V，电流 60A
_ 单台功率等级 150W、300W、600W
_ 4.3’LCD 显示屏，可同时显示多种数据参数
_ 高精度及分辨率可达 1mV/1mA
_ 四种操作模式：CV、CC、CR、CP
_ 支持动态测试，动态斜率可调
_ 高速电流响应速率，支持 10kHz 动态电流切换
_ 具有过电压、过电流、过功率、过热、低电压、反
接报警等各种保护
_ 短路测试功能
_ 定时功能

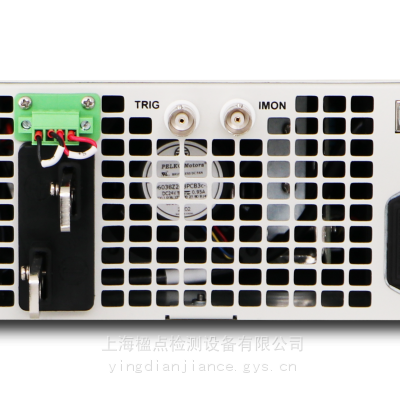

_ 前后面板皆有输出端子
_ 支持标准 SCPI 指令
_ 标配 LAN、USB 及模拟接口
[ DH2766 ] 功能特点
四种负载工作模式
DH2766 系列提供 CC、CV、CP、CR 四种工作模式，可适应多种场合的测试需求。例如，CP 模式常用于测试UPS 的电池测试，模拟当电池电压衰减时电流的变化。也可作 DC-DC 转换器和逆变器的的特性模拟。
支持主从并联扩展功率
DH2766 系列支持主从并联工作，通过本地设置主从机，可将多台同规格的负载组合成一套大功率负载，并联后，功能特性与单台保持一致。最多可实现 5 台负载并联。
定时功能
DH2766 系列支持设置工作时间，达到定时时间后，负载会自动断开连接。设置时间为范围是 1-9999SEC 和 1-9999min，便于用在各种测试场景。
动态测试
DH2766 系列为用户提供动态拉载模式，可以根据设定规则使电子负载在两种设定参数间切换。动态测试模式可分为连续模式，脉冲模式及翻转模式。且 CC 模式下动态测试可以设置电流的上升下降斜率。
产品型号
| 型号 | 输入类型 | 输出电压(V) | 输出电流(A) | 输出功率(kW) | 分辨率 | 设置精度XXX | 工作模式 | 通讯接口 | 尺寸(U) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| DH2766A-1 | 直流电子负载 | 150 | 15 | 0.15 | 1mV/0.1mA | 0.05%+0.05%FS/0.1%+0.1%FS | CV、CC、CR、CP | 标配LAN、USB、模拟控制接口 | 2U | 10kg |
| DH2766B-1 | 直流电子负载 | 600 | 3.75 | 0.15 | 1mV/0.1mA | 0.05%+0.05%FS/0.1%+0.1%FS | CV、CC、CR、CP | 标配LAN、USB、模拟控制接口 | 2U | 10kg |
| DH2766C-1 | 直流电子负载 | 1,200 | 1.25 | 0.15 | 1mV/0.1mA | 0.05%+0.05%FS/0.1%+0.1%FS | CV、CC、CR、CP | 标配LAN、USB、模拟控制接口 | 2U | 10kg |
| DH2766A-2 | 直流电子负载 | 150 | 30 | 0.3 | 1mV/0.1mA | 0.05%+0.05%FS/0.1%+0.1%FS | CV、CC、CR、CP | 标配LAN、USB、模拟控制接口 | 2U | 10kg |
| DH2766B-2 | 直流电子负载 | 600 | 7.5 | 0.3 | 1mV/0.1mA | 0.05%+0.05%FS/0.1%+0.1%FS | CV、CC、CR、CP | 标配LAN、USB、模拟控制接口 | 2U | 10kg |
| DH2766C-2 | 直流电子负载 | 1,200 | 2.5 | 0.3 | 1mV/0.1mA | 0.05%+0.05%FS/0.1%+0.1%FS | CV、CC、CR、CP | 标配LAN、USB、模拟控制接口 | 2U | 10kg |
| DH2766A-3 | 直流电子负载 | 150 | 60 | 0.6 | 1mV/0.1mA | 0.05%+0.05%FS/0.1%+0.1%FS | CV、CC、CR、CP | 标配LAN、USB、模拟控制接口 | 2U | 10kg |
| DH2766B-3 | 直流电子负载 | 600 | 15 | 0.6 | 1mV/0.1mA | 0.05%+0.05%FS/0.1%+0.1%FS | CV、CC、CR、CP | 标配LAN、USB、模拟控制接口 | 2U | 10kg |
| DH2766C-3 | 直流电子负载 | 1,200 | 5 | 0.6 | 1mV/0.1mA | 0.05%+0.05%FS/0.1%+0.1%FS | CV、CC、CR、CP | 标配LAN、USB、模拟控制接口 | 2U | 10kg |
