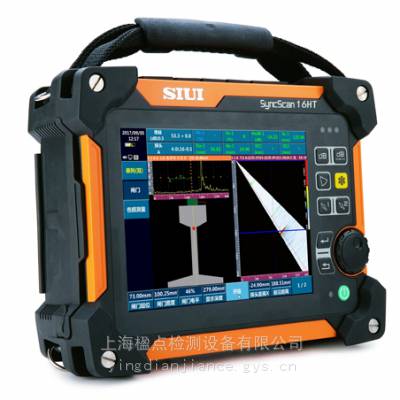

SyncScan 16HT钢轨焊缝超声成像检测仪
具备对钢轨闪光焊、气压焊轨底部位相当于φ4mm-6db竖孔当量缺陷（即≥φ2.8mm平底孔当量）的灰斑和光斑检测能力；
l 可配备轨腰串列式一发一收扫查装置，实现对钢轨焊缝全断面检测，一键完成；
SIUI新推出一款专用于各种类型的钢轨焊缝检测的便携式超声成像产品，且具有钢轨焊缝检测专用软件。
l 具有钢轨焊缝检测专用软件，钢轨焊缝检测向导软件，相控阵模式下支持PA分组扫查，可达6组；具有“声速校准”、“延迟校准”、“灵敏度校准”、“TCG校准”功能；
l 具有钢轨及钢轨焊缝伤损大小的等级计算、自动识别和判断伤损大小功能、自动显示定位伤损R视图功能；
l 具备对钢轨闪光焊、气压焊轨底部位相当于φ4mm-6db竖孔当量缺陷（即≥φ2.8mm平底孔当量）的灰斑和光斑检测能力；
l 可配备轨腰串列式一发一收扫查装置，实现对钢轨焊缝全断面检测，一键完成；
l 提供R视图，模拟钢轨形状绘制钢轨侧视图、工型图，自动计算缺陷位置，实时显示缺陷位置，支持打标功能；
l 支持钢轨焊缝各检测部位工艺独立处理和调用，实现轨头、轨腰、轨底的检测；
l 支持钢轨焊缝检测报告制作和导出功能；
l 支持相控阵串列式扫查、成像、及缺陷计算；
l 支持户外和室内两种模式显示；
l B视图提供钢轨焊缝OverLay模拟显示，可实时查看缺陷在焊缝中的位置；
仪器支持全触摸屏操作、全屏显示、自动识别探头功能、声束轨迹仿真功能和底波衰减BEA功能。
钢轨焊缝专用软件
根据钢轨焊缝的情况及特点，SIUI设计了钢轨焊缝相控阵检测的专用软件。仪器可对钢轨焊缝进行声束模拟仿真覆盖，方便探伤人员确定探头扫查的起始晶片、扫查角度以及探头与焊缝中心的前沿距离等检测工艺。
检测界面采用一键式设计，简单便捷切换不同显示视图及调用工具。
根据钢轨不同部位的检测方式，制定了不同的钢轨检测工艺，分为轨头、轨腰、轨底、零度和串列等5种不同的钢轨工艺向导。
| 序号 | 项目 | 各版本共同的出厂标准配置 | |
|---|---|---|---|
| 显示屏 | 8.4’’TFT高亮液晶屏，分辨率800×600点 | ||
| 操作方式 | 按键、旋钮、触摸屏 | ||
| 适用轨型 | 内置38Kg、43Kg、50Kg、60Kg、75Kg轨型，并支持用户自定义轨型 | ||
| 电池 | 电池型号 | DC-A007 | |
| 电池类型 | 智能锂离子电池 | ||
| 电池容量 | 7.***h | ||
| 电池电压 | 11.1V | ||
| 电池数量 | 2只 | ||
| 电池工作时间 | ≥4小时 | ||
| 外置充电器 | 充电器型号 | CD-A005 | |
| 充电器输入 | 直流15V | ||
| 充电器输出 | 直流12.6V/2A | ||
| 支持电池型号 | DC-A007 | ||
| 支持电池个数 | 2个 | ||
| 适配器 | 适配器型号 | GD-A007 | |
| 适配器输入 | 交流100～240V 50Hz/60Hz | ||
| 适配器输出 | 直流15V | ||
| 适配器功率 | 70W | ||
| 仪器功率 | ≤26VA | ||
| 数据存储器 | 标准SD卡（16G） | ||
| USB接口 | 2个 | ||
| 网络接口 | 1个 | ||
| 视频输出 | 1个（VGA） | ||
| 编码器接口 | 1个（14芯） | ||
| 工作条件 | 工作温度 | -10℃～45℃ | |
| 相对湿度 | 30%～85%（不含冷凝） | ||
| IP等级 | ≥IP65 | ||
| 仪器尺寸 | 28.4×22×9（单位：cm） | ||
| 仪器重量 | 3.75kg（含1只电池，电池重量0.55kg） | ||
| 成像模式：通用UT | |||
| 通道数 | 1个 | ||
| 探头接口类型 | LEMO 00 | ||
| 探头接口数量 | 2个 | ||
| 支持阵元数 | 2个 | ||
| 脉冲类型 | 负方波 | ||
| 发射电压 | 50～400V，步进>1V | ||
| 脉冲宽度 | 30～1000ns，步进>10ns | ||
| 重复频率 | 10～2000Hz可调，步进20Hz | ||
| 阻尼 | 25/75/200/1000Ω，4档 | ||
| A/D采样频率 | 170MHz/12bit | ||
| 采样点数 | 1024点，16bit/点 | ||
| 增益 | 0～110dB，步进：0.5/2/6/12dB | ||
| 增益微调 | -4～+4 | ||
| 表面补偿 | 全增益范围 | ||
| 带宽 | 0.5～20MHz（-3dB） | ||
| 滤波器 | 数字：10档，1～4MHz/0.5～10MHz/2～20MHz/1MHz/2.5MHz/4MHz/5MHz /10MHz/13MHz/15MHz | ||
| 模拟：4档，3MHz/5MHz/10MHz/全通 | |||
| 检波方式 | 正向/负向/双向/RF | ||
| 抑制 | 0～80%，步进1% | ||
| 探测范围 | 0～15000mm，显示范围可达5mm | ||
| 材料声速 | 500～15000m/s，步进可达1m/s | ||
| 脉冲移位 | 0～1000mm，步进可达0.01mm | ||
| 探头零点 | 0～200us，步进可达0.01us | ||
| 探头前沿 | 0～100mm，步进0.01mm | ||
| 向导 | 自动校准、角度校准、DAC、AVG、焊缝检测、板材检测、锻件检测 | ||
| 测量点 | 峰值/前沿/J前沿/G前沿/G峰值 | ||
| 测量 | 闸门：幅度、幅度dB差值、声程、水平距离、垂直距离 | ||
| 光标：2个十字光标，可测量B图像上的水平、垂直位置及光标间距离（选购B扫描时激活） | |||
| 闸门 | 闸门方式：普通、跟踪 | ||
| 闸门数量：三个 | |||
| 闸门起位：全范围 | |||
| 闸门宽度：全范围 | |||
| 闸门电平：10～90%，步进1% | |||
| 曲线功能 | DAC可达6条，每条可达16个参考点，符合NB/T 47013、GB/T 11345、GB/T 29712标准 | ||
| TCG可达6条，每条线可达16个参考点 | |||
| AVG（含三倍近场） | |||
| 辅助功能 | 全屏、坐标切换（声程/深度/水平）、单次/连续自动增益（40～***，步进10%）、二次波颜色、波形比较、波形填充、峰值包络、闸门扩展、短片录制、屏幕截图 | ||
| 自动冻结（闸门：A、B、A和B、A或B） | |||
| UT曲面修正（CSC） | |||
| 报警 | 声光报警：进波/失波 | ||
| 探伤灵敏度余量 | ≥60dB（2.5Z20N探头） | ||
| 时基线性 | ≤0.5% | ||
| 垂直线性 | ≤3% | ||
| 幅度线性 | ≤±2% | ||
| 衰减器精度 | 20dB±1dB | ||
| 动态范围 | ≥32dB（JB/T 10061标准测试） | ||
| 薄板分辨力 | ≤3mm | ||
| 远区分辨力 | ≥26dB | ||
| 等效输入噪声 | ＜40×10-9 V/ | ||
| 使用灵敏度 | ≤400μV | ||
| 成像模式：相控阵 | |||
| 通道数 | 16个 | ||
| 探头接口类型 | Tyco | ||
| 探头接口数量 | 1个 | ||
| 支持阵元数 | 64个 | ||
| PR功能 | 支持 | ||
| 脉冲类型 | 双极性方波 | ||
| 脉冲电压 | 10～100V，步进10/20V | ||
| 脉冲宽度 | 50～1000ns，步进10ns | ||
| 输出阻抗 | ≤50Ω | ||
| 发射能量 | 4档 | ||
| 重复频率 | 100Hz～10KHz，步进可达100Hz | ||
| 脉冲发生器延迟 | 0～20μs，分辨率5ns | ||
| 脉冲发生器聚焦 | 单点聚焦 | ||
| 带宽 | 0.7～20MHz（-3dB） | ||
| A/D采样频率 | 100MHz/12bit | ||
| 采样点数 | 256/512/1024可调，16bit/点 | ||
| 增益 | 0～80dB，步进：0.1/0.5/2/6/12 | ||
| 表面补偿 | 全增益范围 | ||
| 接收器延迟 | 0～20μs，分辨率2.5ns | ||
| 接收器聚焦 | 每扫描线可达1008焦点 | ||
| 输入阻抗 | ≥110Ω | ||
| 检波方式 | 正向、负向、双向、滤波、RF | ||
| 滤波器 | 14档，0.7～4.0MHz/2.5～7.0MHz/4.0～8.5MHz/7.0～10.0MHz/9～15MHz /全通/HPF 2.5/HPF 4.0/HPF 7.0/HPF 9.0/LPF 7.0/LPF 8.5/LPF 10.0/LPF 15.0 | ||
| 扫描类型 | A/S/L/C/D | ||
| 向导 | 声速/延迟/灵敏度/TCG校准向导、轨头（单）/轨腰（单）/轨底（单）/零度（单）/K型（双）/串列（双）检测工艺向导。 注：K型（双）功能暂未实现。 | ||
| 触发方式 | 时基/编码器 | ||
| 扫查长度 | 单次可达3m（16G存储卡，0.5mm编码器精度） | ||
| 扫描线数量 | 可达512线 | ||
| 聚焦法则 | 512个 | ||
| 扫描角度范围 | -89°～+89°，步进1° | ||
| 角度间距 | 0.1°～5°，步进0.1° | ||
| 焦点位置 | 6～500mm，步进1mm | ||
| 探测范围 | 0～1000mm，步进可达0.01mm，显示范围可达3mm | ||
| 材料声速 | 500～15000m/s，步进可达1m/s | ||
| 显示延迟 | 0～1000mm，步进可达0.01mm | ||
| 自动校准 | 声速、延迟、灵敏度、TCG、水平零点。延迟、灵敏度和TCG可分段校准。 | ||
| 显示模式 | A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、全屏 | ||
| 测量点 | 峰值/前沿/J前沿/G前沿/G峰值 | ||
| 测量 | 闸门：可测量回波幅度、声程、水平距离、垂直距离 | ||
| 光标：2个十字光标，可测量B/C/D图像上的水平、垂直位置及光标间距离 | |||
| 闸门 | 闸门数量：三个（每个A型窗口，6个A型窗口时可达18个闸门） | ||
| 闸门模式：声程、深度 | |||
| 闸门起位：全范围 | |||
| 闸门宽度：全范围 | |||
| 闸门电平：10～90%，步进1% | |||
| 曲线功能 | TCG，每个A扫描线可达6条TCG曲线，每条曲线可达16个参考点 | ||
| DAC，每个A扫描线可达6条DAC曲线，每条曲线可达16个参考点 | |||
| 辅助功能 | 自动增益：单次/连续自动调整闸门内回波增益到设定值 | ||
| 报警 | 闸门触发声光报警：进波/失波 | ||
| 显示测量值 | 8个位置，可自定义显示 | ||
| 数据分析 | 成像模式切换、图像闸门动态重建 | ||
| 生成检测报告 |
